矢網分析儀TDR替代方案

網絡分析儀與時域反射計(TDR)是射頻器件測試領域使用廣泛的測試儀器；前者通過測量被測器件(DUT)在各頻率上的散射參數，得到DUT的頻率響應；而基于采樣示波器的TDR通過向DUT提供脈沖或階躍激勵，并對反射信號電壓進行采樣分析，得到DUT的時域響應。

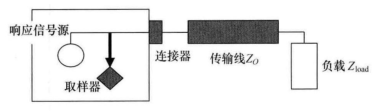

圖1-1 采樣示波器TDR原理示意圖

TDR通過時域反射波測量可揭示DUT各位置上的特性阻抗，被廣泛應用于電纜與印刷電路板的故障定位。類似地，對傳輸信號的時域測量，可直觀地展示DUT的時域傳輸特性，對系統噪聲、串?dāng)_等干擾因素的分析提供有力幫助。

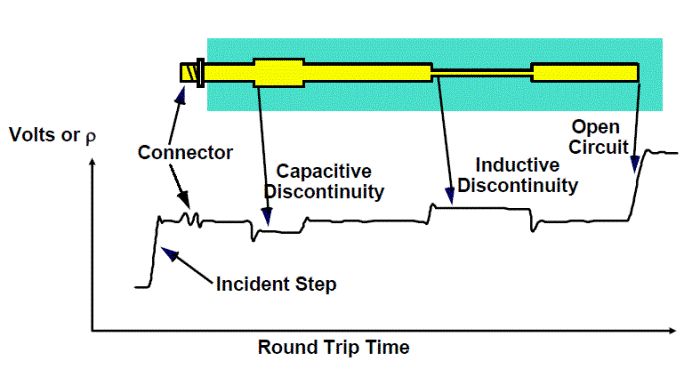

圖1-2 TDR故障定位原理




現代數字信號系統向著高速率、低功耗方向發展，前者為系統提供更快的數據傳輸、處理能力，而后者通過降低信號電平顯著降低系統功耗。然而這對系統設計與測試工程提出了更高的要求：高比特率的數字信號系統導致信號通路間的時序偏移裕度下降，阻抗失配等原因引發的發射與損耗將引發更嚴重的信號失真，因雜散引入串?dāng)_與耦合也將產生更強的噪聲干擾。而信號電平的降低也導致信噪比的進一步惡化。為了實現對上述問題的測試與分析，要求相關測量?jī)x器必須具有更高的測試精度。




由于脈沖與階躍信號中的高頻分量占比較小，傳統TDR在高頻段的測量更易受到噪聲干擾，加之其測試帶寬受制于模擬前端電路頻率特性與內部信號采樣率；采用傳統TDR方案實現DUT高頻段特性測試成本較高。


在采用更低信號電平的數字系統測試中，傳統TDR不得不降低其激勵信號功率，防止損壞DUT；但這將要求測試信號具有更高的信噪比，以防止測試精度下降。

在多傳輸通道時序測試中，為實現傳輸通道時序偏差的精確測量，要求TDR提供精確同步的激勵信號；隨著數字信號的比特率不斷提高，激勵信號的同步要求也愈加難以實現。

為滿足上述測試要求，基于示波器的TDR方案開發設計與生產實現成本顯著增加；而矢量網絡分析儀(VNA)作為射頻頻域測試儀器，通過傅里葉逆變換的基本方法實現對DUT的時域測試功能，可作為傳統TDR方案的替代方案。













1

基于VNA的TDR原理

VNA通過向DUT提供單頻正弦波激勵，測量并計算輸入信號與傳輸(反射)信號的矢量幅度比，以散射參數的形式給出。VNA在進行測量時，激勵信號頻率在某一頻率范圍內上進行掃描，從而獲得DUT在該頻率范圍內的頻率響應。

VNA工作原理

VNA在單頻正弦波激勵下分別對入射波與反射(傳輸)波進行矢量測量，以獲取其功率及相位信息進行進一步計算與分析；因此在VNA測試端口存在用于測量入射波的參考接收機與用于測量反射(傳輸)波的測量接收機，并采用定向耦合器用于分離不同傳輸方向的行波信號。由于接收機總是僅需測量某單一頻率上的信號，VNA通常采用與射頻激勵源進行同步頻率掃描的內部本振源將測試信號混頻至中頻，并在接收機前引入中頻濾波器濾除其他頻率上的干擾信號。




對于多傳輸通道時序測試，VNA通常采用對各單端激勵情形進行分別進行矢量測量，輸入信號的波動在輸出信號與輸入信號矢量比計算中被抵消，規避了激勵信號難以實現精確同步的問題。

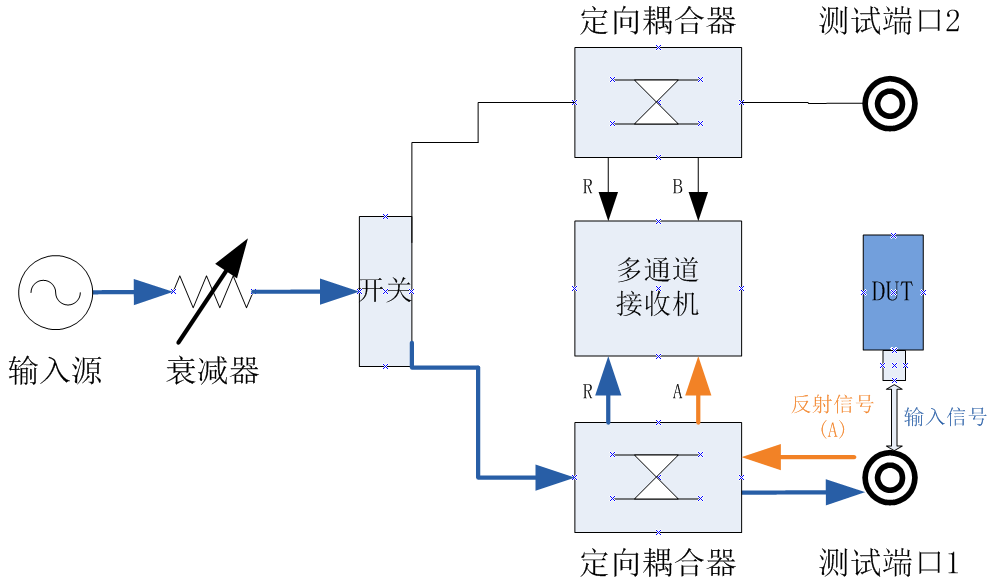

圖2-1 VNA硬件框圖

基于VNA的TDR方案的基本思想是對DUT頻率響應進行傅里葉逆變換可得到其單位沖激響應，對沖激響應進行積分可得階躍響應。VNA頻率測試點總是離散的，而直接使用離散傅里葉逆變換來實現時域變換，時域響應的分辨率與頻域測試帶寬、時域響應長度與頻域測試步進頻率分別成反比關系。在測量點數固定的情形下，時域分辨率與頻域分辨率是不可兼得的；為解決這一矛盾，VNA通常采用線性調頻Z變換(Chirp-Z transform)來實現從頻域響應到時域響應的變換，由此獲得任意時間內的時域響應。

此方案的另一問題在于VNA的頻域測試范圍總是有限的，在頻域測試范圍內的測試精度相對穩定，但無法測得DUT的零頻(直流)與超出VNA測試頻帶外的頻率響應。零頻響應在計算時域沖激響應與階躍響應時是不可少的參數，故VNA需要通過測試頻帶內的頻率影響來估計零頻響應；為了獲得較好的估計效果且方便進行變換，通常要求頻域測試點的起始頻率等于步進頻率，讓測試頻率位于過零點的直線上。而帶外頻率響應卻難以估計，通常將其視為零；而截?cái)嘈?yīng)將導致變換所得的時域響應中存在過沖與旁瓣；而盡管傳統TDR模擬前端電路本身存在帶寬限制，但其高頻響應相對較為光滑，并不會產生明顯的截?cái)嘈?yīng)。

VNA采用對頻域響上應用窗函數的方法抑制截?cái)嘈?yīng)，但其代價是降低時域分辨率；從在時域上看，窗函數增大了沖激激勵的沖激寬度(階躍激勵的上升時間)，可應用于分析不同上升時間的數字信號傳輸性能。













2

兩種TDR方案對比

相較于基于示波器的TDR方案，基于VNA的TDR方案在高速率、低功耗的現代數字系統設計與測試中具有更大優勢。

一、VNA方案實現成本更低

第一，對于工作于較高頻段的被測設備，VNA方案實現成本更低。如前所述，示波器方案在高頻段受限于模擬前端電路頻率特性與信號采樣率，當測試頻率上升時，其設計與實現成本將大幅上升。而VNA方案采用單頻正弦波激勵、中頻測量的工作模式，接收模擬電路工作于固定中頻上，實現較大測試帶寬的成本相對容易。




二、VNA方案有利于提高信號信噪比

第二，VNA方案有利于濾除噪聲干擾，提高測試信號信噪比。由于激勵信號中高頻分量占比小，示波器方案在進行高頻測量時對噪聲干擾更敏感，在對低功耗系統的測試時更為嚴重，需要使用具有更低噪聲干擾的信號源與模擬電路設計。而VNA方案采用單頻正弦波激勵，在整個測試帶寬內的測試信號功率變化幾乎可以維持不變；而在接收采樣電路中還引入中頻濾波器，以濾除其他頻段的噪聲干擾，接收信號信噪比明顯提高。




中頻濾波器的引入可有效地提升信噪比，但它也降低了測量速率，導致VNA在單個頻率測量時間延長。示波器方案具有更短的測量時間，因此可利用多次測量取平均的方法排除噪聲對測量的干擾。


為了分析在相同測量時間內兩方案可達到的動態范圍，可做簡略的定量分析。若示波器方案采用物理采樣頻率f_ps的采樣電路進行等效采樣率為f_es的等效時間采樣，在信號時間長度為T的情形下，采樣點數量M為



測量時間T_S0為：



而VNA方案的單個測量點測量時間反比于中頻濾波器帶寬f_BW，因此VNA方案的總測量時間T_S1為：



因此在VNA測量時間內，示波器可進行重復測量，噪聲衰減倍率N₀與重復測量測試成正比：



假定測試信號中存在帶寬為f_n的白噪聲，中頻濾波器可將噪聲功率衰減倍率N₁為：



由于動態范圍與噪聲衰減成正比，那么在相同測量時間內，VNA方案較示波器方案所得的動態范圍擴大倍率為：



在實際測量中，噪聲帶寬f_n等于采樣示波器的截止頻率f_c，而后者遠高于物理采樣頻率f_ps；VNA方案的動態范圍要明顯高于采樣示波器方案。

三、VNA方案更易于實現

第三，對多條傳輸線時序測試時，示波器方案需要嚴格時序同步的激勵信號，激勵信號波動直接影響測試精度，在高頻段測量時實現難度很大；而VNA方案采用矢量比測量方法消除了激勵信號波動對各傳輸線性能測試的影響，易于實現。




四、VNA方案可以減少信號間干擾

第四，對上電工作狀態下的DUT進行測量時，VNA方案可通過調整頻率掃描點避開DUT內部信號頻率，實現測試信號與DUT內部信號的互不干擾。而示波器方案難以排除DUT內部信號干擾，無法進行上電DUT測試。






(a) 存在DUT上電干擾時無法正常進行阻抗測量



(b) 調整頻率掃描規避上電干擾信號

圖3-1 Hot TDR功能效果示意圖

五、VNA方案更便于分析

第五，VNA方案有利于將頻域測試與時域測試相結合，有利于分析與仿真頻域補償方案對DUT傳輸性能的影響，例如在接收端引入均衡濾波器等。
















3

工程應用實例

本部分將介紹基于VNA的TDR方案在實際研發測試中的兩種典型應用場景：印刷電路板布線故障分析與高速數字信號傳輸性能分析。

1、 印刷電路板布線故障分析

印刷電路板(PCB)上布線故障分析是TDR的最常見的應用場景，基于VNA的TDR方案可結合頻域測試的優勢提供相同的測試功能。

準備工作

在進行實際測量之前，需要對VNA進行校準，以便在后續測量結果中排除測試系統誤差。為獲得最高的測量精度，使用標準校準件對VNA測試端口進行OSL校準。

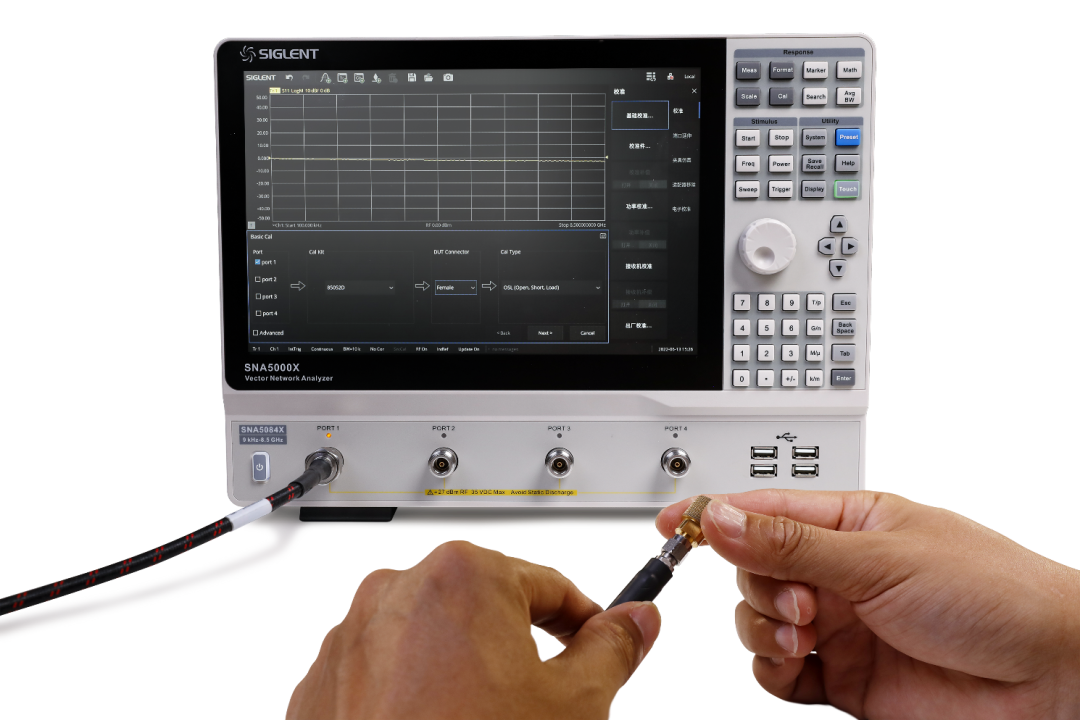

圖4-1 VNA校準

若被測傳輸線具有與VNA系統阻抗不同的特征阻抗值，應當在進行實際測試前將VNA測試端口阻抗設置為傳輸線特征阻抗值。




TDR進行故障定位的基本原理是通過反射信號相對于激勵的延時計算反射點所在的位置，但電磁波的傳播速率因介質而異，因此為方便地讀取DUT上各故障點所在的位置，可進行實際測試前設置DUT中介質介電常數或傳播常數(計算時默認磁導率為1.0)。

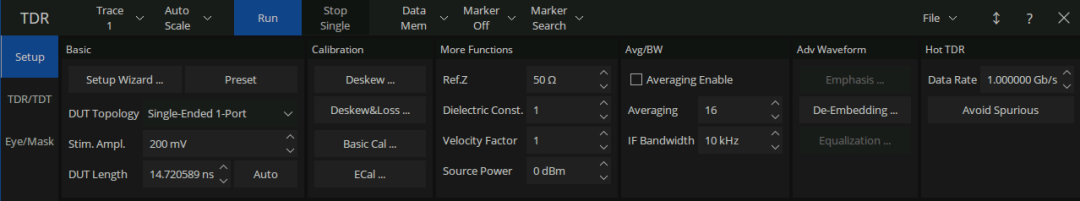

圖4-2 VNA-TDR參數配置

在射頻及以上頻段，為將PCB上的測試電路引入測試通路中，須借助PCB上的射頻測試端口或射頻探針。但PCB設計所提供的射頻測試點并不總是能夠?qū)崿F(xiàn)將待測試的部分直接引入，有時不得不將待測試電路兩端的其他電路一并作為DUT進行測試；而射頻探針本身也將影響測試結果。TDR需要使用夾具去嵌入方法對測試結果進行校正，VNA方案給出的夾具去嵌入方案基于S參數矩陣的夾具網絡特性描述，只需仿真方法獲得射頻測試點至待測電路之間的網絡S參數矩陣或直接導入射頻探針生產商給出的SNP文件即可從測試結果中去除夾具網絡的影響。

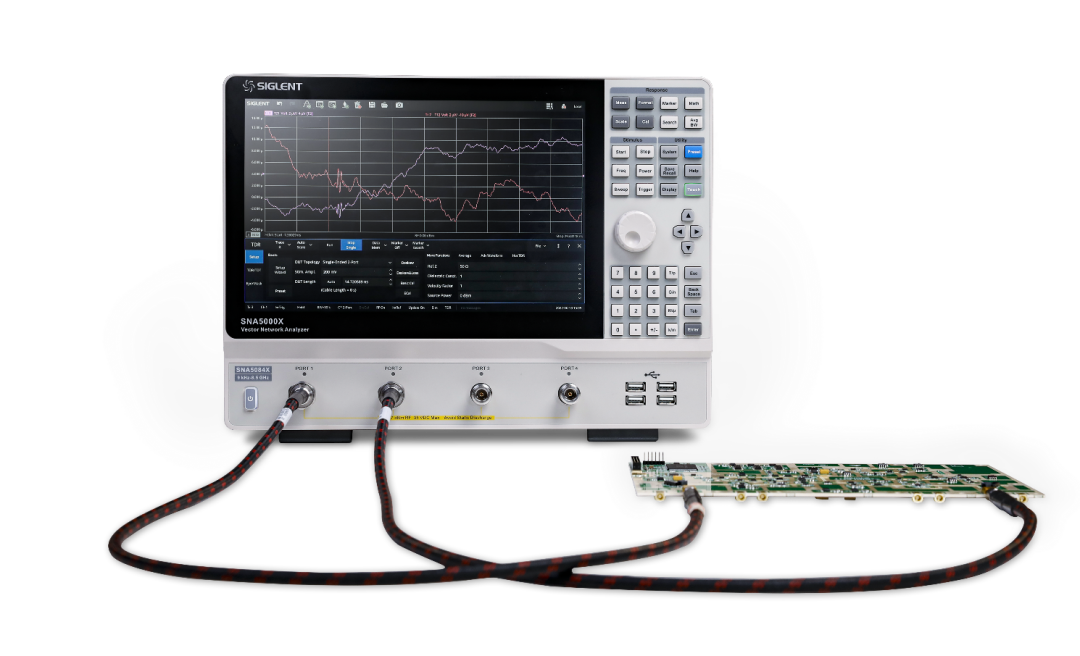

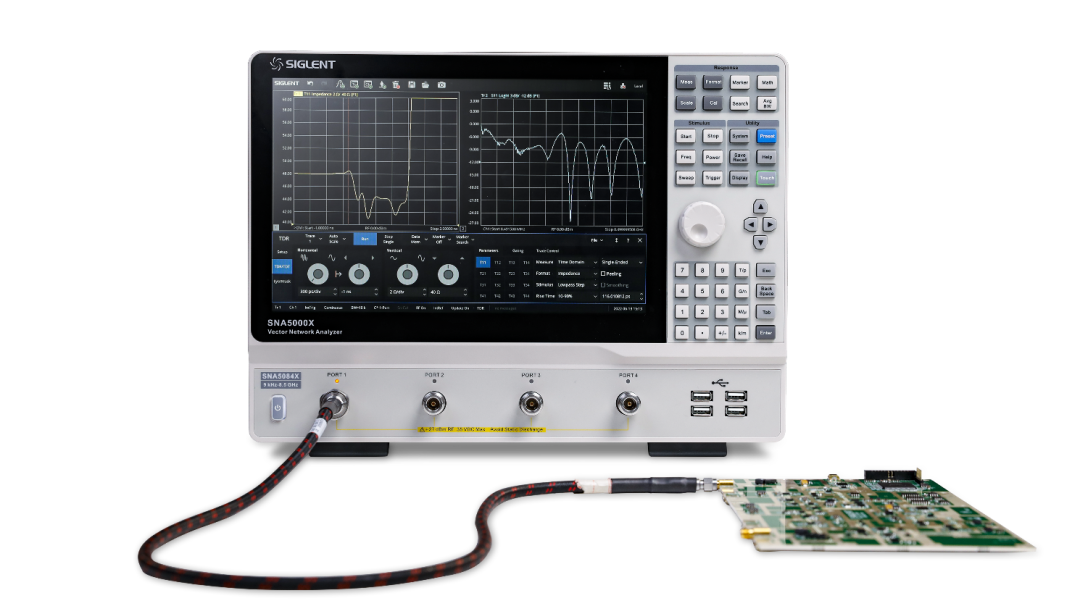

圖4-3 使用VNA-TDR進行PCB測試

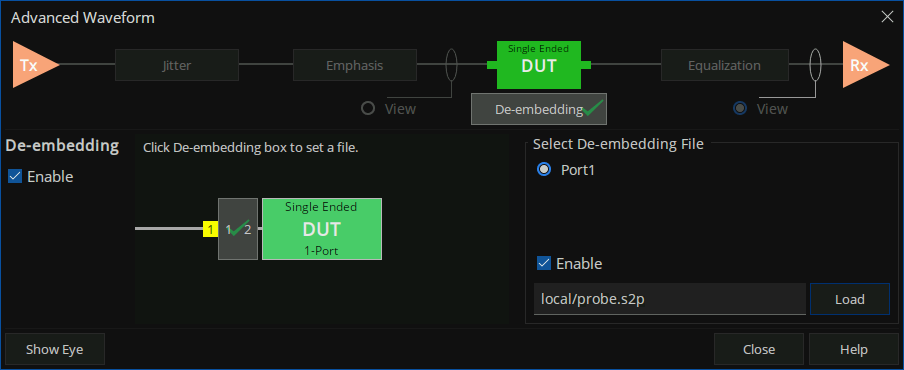

圖4-4 PCB測試夾具網絡去嵌入

為方便地獲得DUT各點處的阻抗值，使用低通階躍模式進行測試；將時域響應以阻抗格式顯示，橫軸時間代表反射波達到校準參考面(夾具靠近DUT的端口)所需時間，可用于定位跡線上各點對應的傳輸線位置。利用光標可讀出傳輸線上各處對應的特征阻抗值，通過分析阻抗隨時間軸的變化可分析傳輸線上的故障類型。

若DUT的阻抗分布如下圖所示，可觀察到圖中存在多個阻抗失配點。由于前面的失配點處部分測試信號被反射，將導致到達后續失配點的測試信號偏小，從而影響對后續失配點反射系數的計算精度；這被稱作多重失配的掩蔽現象。如果測試信號在DUT傳輸過程中無損耗的傳輸，那么可根據之前時刻接收到的反射信號推算到達DUT后續部分的實際入射信號，從而解決上述問題；但如果測試信號在DUT傳輸過程中存在較大的損耗或旁路泄漏，使用此法不可獲得真實入射信號值，反而可能引起更大的精度問題。



(a) 未啟用掩蔽補償



(b) 啟用掩蔽補償

圖4-5 掩蔽補償功能效果

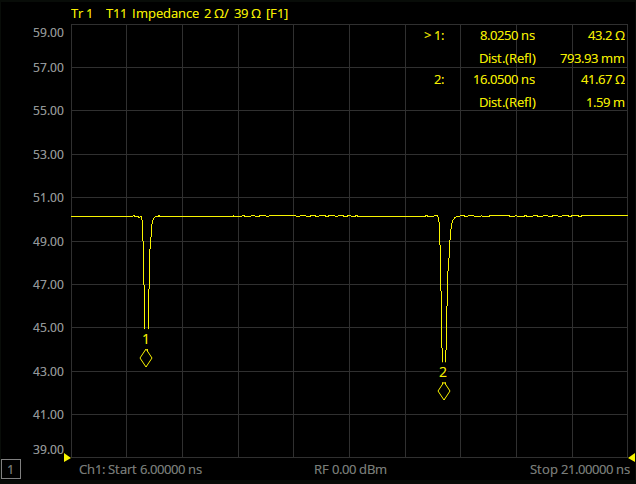

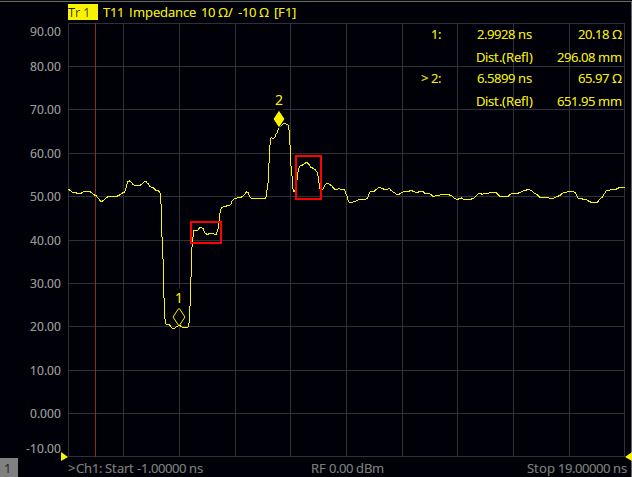

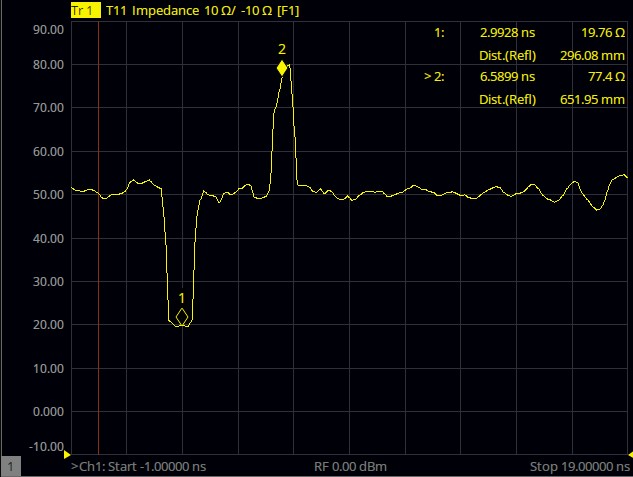

上圖為某存在兩段阻抗失配的傳輸線TDR測試結果。在未啟用掩蔽補償時，可觀察到在光標標識的位置存在阻抗失配現象；但時域上在第一個阻抗失配點(由光標1標識)之后的入射波電壓下降，導致根據后續的反射波電壓計算的后續失配點阻抗(由光標2標識)存在誤差。此外，后續反射波在多個失配點處多次反射，導致反射波部分功率延后到達測試端口，因此可觀察到在每一段失配后存在錯誤的失配鏡像(由紅色方框標識)。

在啟用多重失配掩蔽補償功能后，可消除因掩蔽現象導致的誤差；使用光標讀出各段的阻抗值及所在位置，并根據阻抗變化情況判斷故障類型。在上圖中可讀出在距離校準參考面(或夾具端口)后約300mm及650mm處分別存在阻抗約為20、75Ω的失配段。

在進行實際系統設計修正之前，可利用TDR的時域門控功能對時域響應進行帶阻濾波，以模擬某一部分故障排除后的系統頻域響應；或?qū)r(shí)域響應進行帶通濾波，分析某一故障對系統頻域響應的影響。TDR時域門控的基本原理是在時域上進行濾波，然后再將其變換到頻域；而VNA方案中可直接在頻域上與濾波器進行卷積實現時域門控效果。

由于濾波器通帶紋波、截止速率與旁瓣電平對時域門控效果存在一定影響，因此才使用窗函數法進行濾波器設計時，可對窗函數參數進行適當配置，以獲得理想的門控效果。

此外，由于在時域?yàn)V波前的時域響應受到多重失配掩蔽現象的影響，時域門控并不能*得到理想的頻域響應。例如，在保留時間軸左側較嚴重的失配點，并對后續的失配點時域位置進行帶阻濾波時；由于后續失配點處的時域響應受到掩蔽現象的影響，故所得的頻域響應與理想值相比可能存在較大偏差。

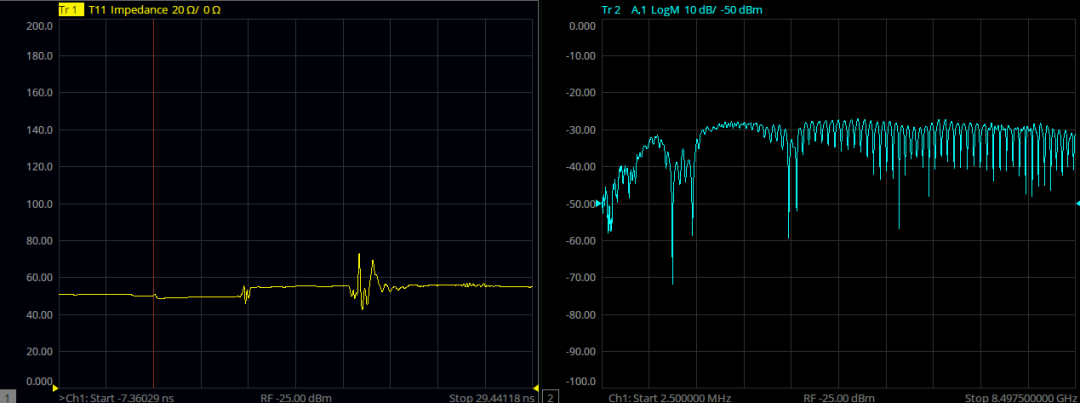

為展示時域門控功能在測試中的應用，現將對某傳輸線上添加兩個旁路電容，對其進行TDR測量所得結果如下圖, (b)所示。為獲得第一個旁路電容對傳輸線頻率響應的影響，或者模擬消除第二個旁路電容影響后的系統響應，對第二個失配點(光標2標識處)執行時域帶阻選通，所得頻率響應如下圖所示。

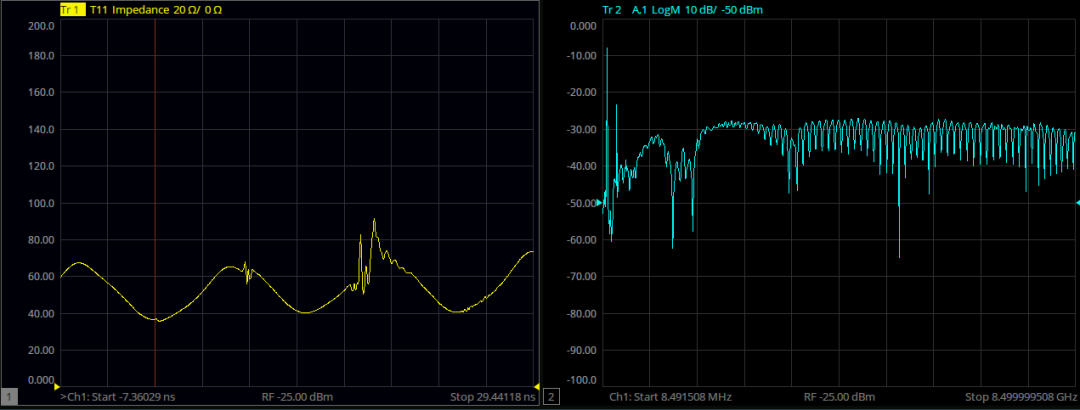

(a) 啟用門控前的時域響應

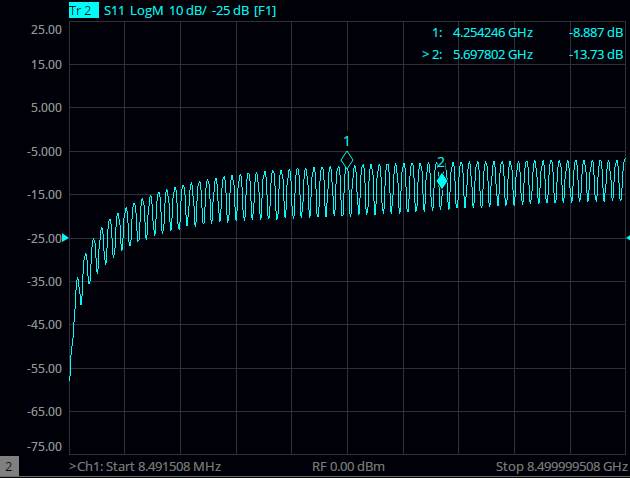

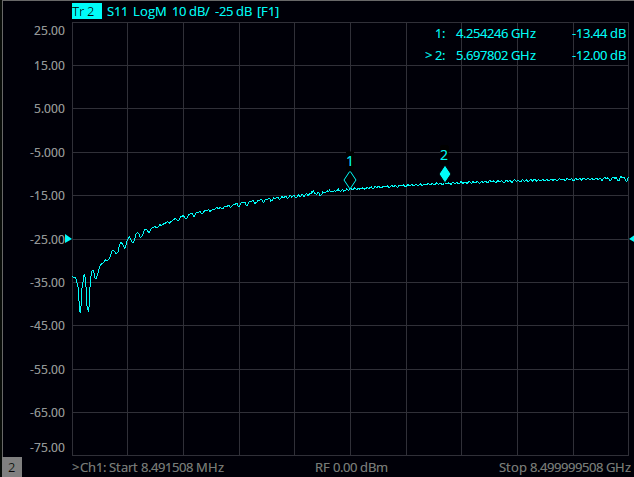

(b) 啟用門控前的頻率響應



(c) 啟用門控后的頻率響應

圖4-6 時域門控功能效果

2、 高速數字信號傳輸性能分析

利用TDR的時域傳輸測量功能可對數字信號傳輸系統性能進行測試與分析，同樣是TDR的重要應用場景。在高速數字信號傳輸系統測試領域，基于VNA的TDR方案通過傳輸S參數測量更容易在高頻段實現此功能。

在進行實際測量之前，同樣需要對VNA進行校準，根據傳輸系統輸入阻抗、輸出阻抗調整VNA測試端口阻抗。如有必要使用夾具實現DUT連接，應當對每個測試端口執行夾具去嵌入。如需分析傳輸系統物理長度，可配置傳輸系統內介質介電常數或傳播常數。

為獲得最高的測量精度，使用標準校準件對VNA測試端口進行SOLT或SOLR校準(全二端口校準)。



圖4-7 使用VNA-TDR進行信號傳輸性能測試

為分析數字信號傳輸性能，采用低通階躍模式進行測試；將時域響應以電壓或傳輸系數格式顯示，跡線顯示達到接收測試端口(夾具靠近DUT的端口)的時域信號。利用光標可讀出信號傳輸延時及傳輸系統的物理長度(若介質介電常數或傳播常數被正確地配置)。

分析高速數字信號傳輸性能時，信號傳輸畸變是重要的測試內容。在基于VNA的TDR方案中，通過調整時域變換時應用的窗函數參數可模擬DUT對不同上升時間階躍激勵的響應，以實現對DUT在實際工作條件下性能的測試。

為探究DUT傳輸性能導致的信號畸變，可使用游標搜索中的上升時間搜索功能獲取傳輸端接收到的時域信號上升時間，結合激勵信號上升時間對信號畸變程度進行初步估計，并預估DUT對傳輸信號抖動(jitter)最高容限以及特定碼率下碼間串?dāng)_的嚴重程度。

下圖為使用基于VNA的TDR功能對某傳輸線的測試結果，激勵階躍信號上升時間為120ps。從測試結果可觀察到由于傳輸系統的高頻衰減較大，傳輸信號的上升時間明顯變長；當傳輸數字信號比特率高于傳輸信號上升時間的倒數，將產生嚴重的碼間串?dāng)_問題。此外，在時域測量結果中還能觀察到明顯的上升沿畸變現象，可用于初步估計信號傳輸質量。

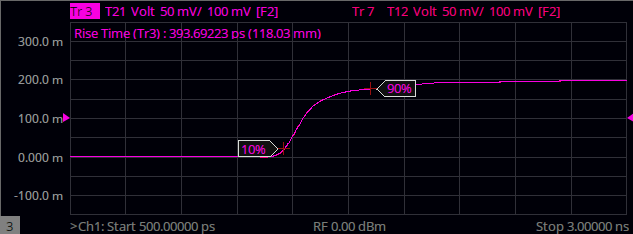

(a) 時域測量結果



(b) 頻域測量結果

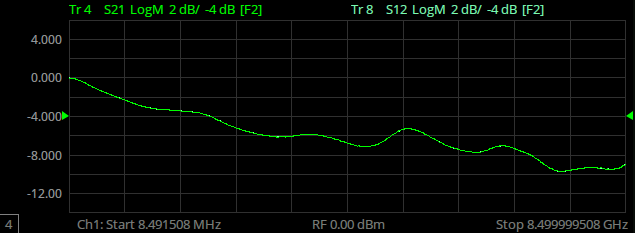

圖4-8 VNA-TDR傳輸測量結果

若測試所得的傳輸系統性能不能達到設計要求，為減少設計與測試成本，通常考慮在不重新進行系統設計的前提下，對原系統輸入或輸出端級聯一個補償網絡，以改善其傳輸效果。對于高速數字信號傳輸系統而言，傳輸信號發生畸變的主要原因在于信號高頻分量的衰減強于低頻分量；在此情形下，對高頻分量進行增益補償是在頻域上改善其性能的常用方法。在輸入端，可采用預加重技術預先放大輸入數字信號高頻分量；在輸出端，可級聯一個高通濾波器實現信號各頻率分量的增益均衡。

基于VNA的TDR方案很容易實現預加重與增益均衡濾波這樣的頻域補償仿真，只需給出主要技術參數即可通過仿真分析不同補償策略下的系統修正效果。

信號完整性分析也是高速數字傳輸系統測試的重要內容之一。利用基于VNA的TDR方案同樣的原理，將DUT頻域響應變換到時域，得到DUT的單位沖激響應；計算DUT在任意輸入下的零狀態響應，從而繪制在指符號率、指碼型的輸入情形下的眼圖。利用眼圖可更直觀地分析信號傳輸中的噪聲、抖動、碼間串?dāng)_等問題。

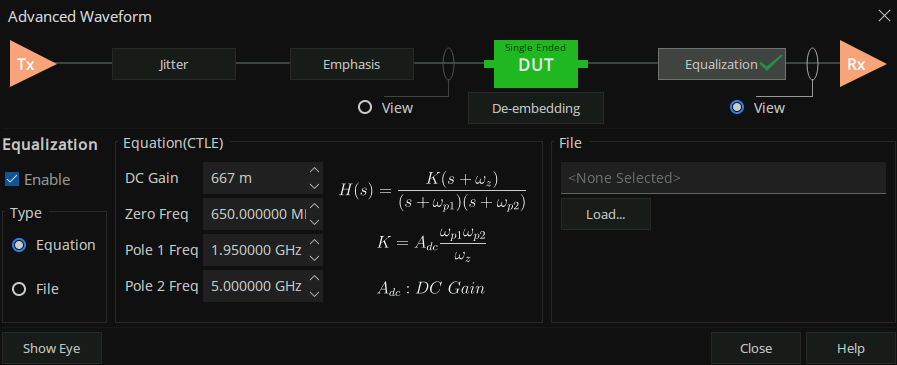

圖4-9 VNA-TDR增益均衡仿真配置

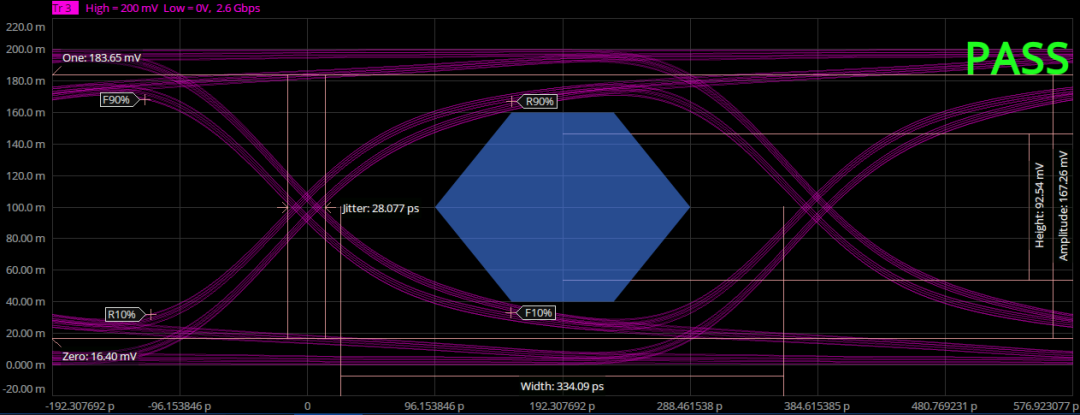

圖4-10 VNA-TDR方案的擴展——眼圖測試













4

總結










我們介紹了基于VNA的TDR方案的實現原理，并與基于示波器的TDR傳統方案進行對比。顯然，VNA方案在高速率、低功耗數字信號系統測試中具有明顯優勢，能夠提供更大的動態范圍、更高的激勵信號與測試穩定性。VNA-TDR可充分發揮頻域與時域測量相結合的優勢，提供更多便利的分析功能，為相關領域研發與測試工作提供有力幫助。
