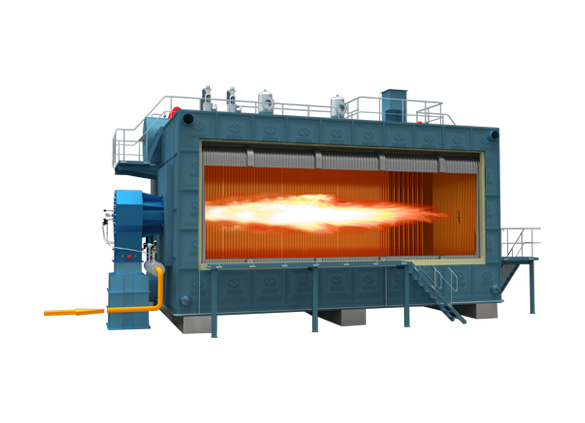

SZS系列燃?xì)庹羝仩t
SZS系列燃?xì)庹羝仩t
SZS系列燃?xì)庹羝仩t為雙鍋筒、縱置式、D型布置結構
鍋爐容量 : 10-50 t/h
熱效率 : 90%
使用場所 : 供暖、化工、食品、紡織、印染、煙草、飼料、醫藥、建材、釀酒、
主要特點：
SZS系列燃?xì)庹羝仩t為雙鍋筒、縱置式、D型布置結構，右側為爐膛，左側為對流管束，過熱器布置對流管束區；通過下鍋筒中間和兩端的活動支座固定在本體底盤上，并保證鍋爐整體向兩端膨脹。爐膛四周為膜式水冷壁，爐膛左側的膜式水冷壁將爐膛與對流管束完全密封隔開，對流管束區后部為拉稀的錯列結構，前部為順列結構，爐膛燃燒產生的煙氣從爐膛尾部的出煙口進入燃燼室、對流管束區，然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器，最后進入煙道入
適用燃料
SZS系列燃?xì)庹羝仩t天然氣、焦?fàn)t煤氣、高爐煤氣、碳黑尾氣、沼氣、甲醇
產品優勢
安全
SZS系列燃?xì)庹羝仩t本體高溫區采用強制循環，保證各部分受熱面能得到可靠的冷卻并防止汽化。
鍋爐布置有防爆門和火焰探測器，運行安全可靠。
鍋爐兩側膜式壁和鍋筒間的密封全部采用梳形板，杜絕了用耐火混凝土密封導致冷凝水及燃?xì)庑孤兜膯?wèn)題。
出廠前經過氣密性檢驗，保證煤氣無輕微泄漏。
環保
更大的爐膛，配合低排放燃燒機，Nox低至30mg/Nm3
煙道及鍋爐煙氣口處采用內保溫措施，有效的降低了鍋爐運行中的噪音。
燃燒室采用全膜式水冷壁結構，采用微正壓燃燒，無串煙問題，運行環境無污染
節能
采用優質的硅酸鋁纖維，再用耐火泥保溫，爐體溫度控制在45℃以下，有效的控制熱損失。
燃燒室采用窄間距管膜式水冷壁，具有良好的氣密性，減少熱損失，提高鍋爐熱效率的作用。
觀察孔內部采用成型高鋁耐火材料和人孔蓋密封裝置，改變了用耐火磚砌筑而使此部位過熱的問題。
便捷
上下鍋筒前后布置有人孔，鍋爐后部布置有檢查門，打開方便，利于用戶檢修和清理內外部
長壽命
SZS系列燃?xì)庹羝仩t本體的前后墻全部采用膜式結構，大大地提高了前后墻的使用壽命，確保使用壽命20年以上
鋼板下斜、圈圓、鍋筒鉆孔等關鍵加工工藝全采用先進的數控加工工藝，減少組裝應力，延長鍋爐使用壽命。
高溫區對流管全部采用防顫緊固件，杜絕了對流管束管口的斷裂問題
鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量，所有縱、環焊縫均進行100%的射線探傷。
技術參數
| 鍋爐型號 Model |
SZS20-1.25-Q.Y SZS20-1.6-Q.Y SZS20-2.5-Q.Y |
SZS25-1.25-Q.Y SZS25-1.6-Q.Y SZS25-2.5-Q.Y |
SZS30-1.25-Q.Y SZS30-1.6-Q.Y SZS30-2.5-Q.Y |
SZS35-1.25-Q.Y SZS35-1.6-Q.Y SZS35-2.5-Q.Y |
SZS40-1.25-Q.Y SZS40-1.6-Q.Y SZS40-2.5-Q.Y |
SZS50-1.25-Q.Y SZS50-1.6-Q.Y SZS50-2.5-Q.Y |
||
| 額定蒸發量（t/h） Rated evaporation |
20 | 25 | 30 | 35 | 40 | 50 | ||
| 額定工作壓力（MPa） Rated working pressure |
1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | ||
| 額定蒸汽溫度（℃） Rated steam temperature |
194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | ||
| 給水溫度（℃） Feed water temperature |
20 | 20 | 20 | 20 | 20 | 20 | ||
| 適用燃料 Available Fuel |
天然氣、沼氣、焦?fàn)t煤氣、輕油、甲醇、生物柴油等 Natural gas,biogas,coke gas,light oil methanol,biodiesel etc. |
|||||||
| 燃料消耗量 Fuel consumption |
天然氣（Nm³/h） Natural gas |
1440 | 1800 | 2160 | 2520 | 2880 | 3600 | |
| 輕油（kg/h） Light oil |
1240 | 1550 | 1860 | 2170 | 2480 | 3100 | ||
| 熱效率（%） Thermal efficiency |
>98 | >98 | >98 | >98 | >98 | >98 | ||
